產品性能  Product performance

管涵式測控一體化板閘流量計（PikoMeter）是開關閥門和流量測量于一體，可以遠程向灌溉用水戶提供精確的灌溉水量。根據灌溉用水計劃流量計將在需要的時間內自動打開和關閉閥門，以提供計劃所需的水量。即使在渠道水位波動的情況下，PikoMeter的集成控制閥可自動調節來保持預設流量。該設備將驅動系統、電機控制、超聲波測量、電源、本地控制鍵盤和遙測集成為一個單元，科學地將儀表和控制閥集成到單個設備中，降低了安裝和維護成本，保持精確測量，可使用智能手機和SCADAConnect?軟件，讀取儀表測量的水量，檢查歷史數據和實時監控。

產品特點  Product features

· 超聲波水位、流速測量

· 流量計量和控制軟件

· 太陽能充電、交流電充電電池

· 應用SCADA的通信系統，可與多種SCADA平臺整合

· 高強度的啟閉運作負載周期

· 閘門主體結構使用壽命達40年

· 結構緊湊、重量輕、安裝方便，相對于電磁流量設備來說耗能極低

· 全孔開口，防止碎屑積聚

· 標準尺寸包括450mm、300mm

主要性能圖解  Diagram of main performance

產品結構  Product mix

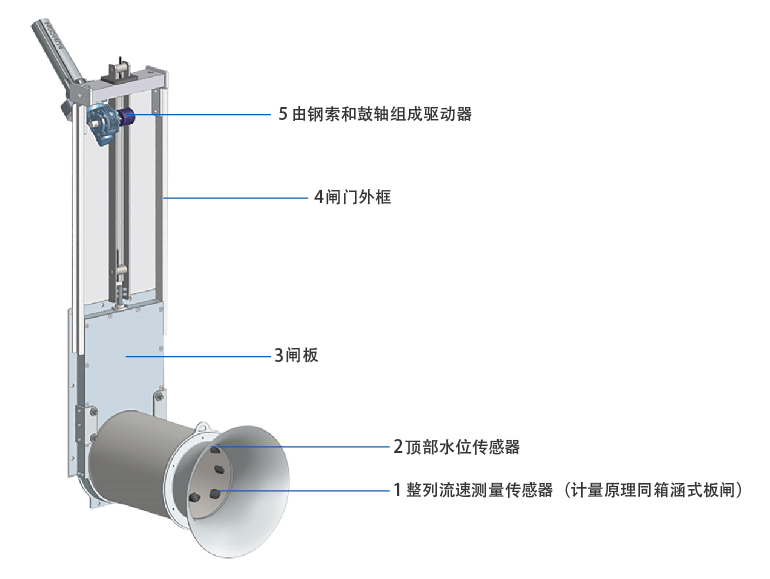

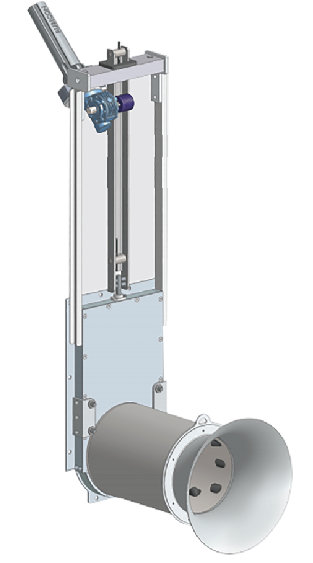

管涵式測控一體化板閘流量計由測量箱（21個超聲波探頭）、閘板、閘框、控制臺、天線桿、太陽能板組成。

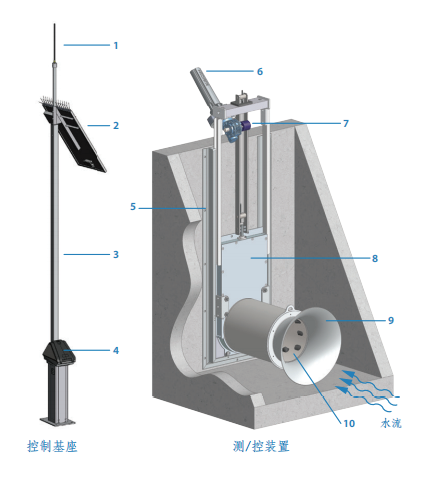

結構詳見下圖

控制臺

1  天線

2  太陽能板

3  天線/太陽能連接

4  安全防護LCD

顯示控制基座

測/控裝置

5  外部框架

6  馬達外罩

7  鋼索驅動組件

8  控制閥

9  進水擴口

10Sonaray 傳感器

流量計量技術  Flow measurement technology

管涵式測控一體化板閘流量計（PikoMeter）使用的是Sonaray聲波陣列技術。此項技術通過多路徑橫斷面精確地繪制出計量箱內流速3D分布狀態。該技術能計量計量箱內全部的流速場，并且不受漩渦流、其他的由雜物或碎片導致的不均勻流速分布的影響。一體化PikoMeter流量計還有一個向下的傳感器，以驗證管道是否滿管，消除了由部分滿管道引起的流量測量誤差。經獨立第三方檢驗測量精度為±5%。

閘門適用要求  Applicable requirements of gate

· 需要計量和控制的較小斷面明渠

· 測量管道的出口處

· 測量管道的入口處

· 灌溉小流量測量控制

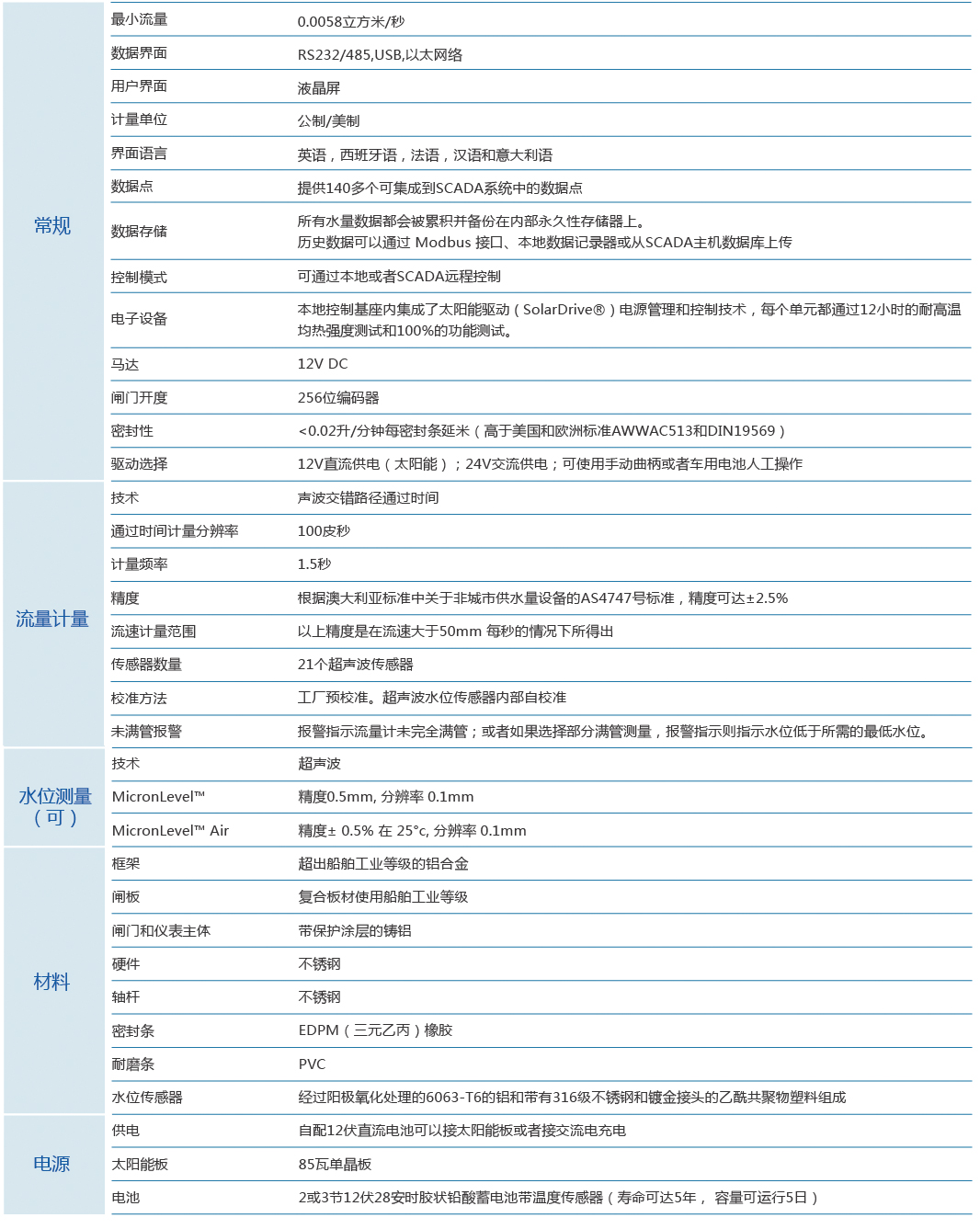

技術參數表  Technical parameter table

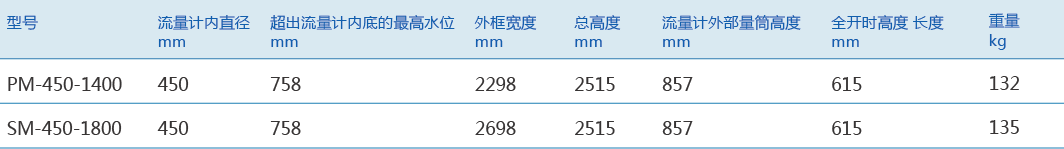

結構尺寸及水位流量表  Structure size and water level flow meter
